1    概述

BCF 系列防爆除濕機（以下簡稱除濕機）系目前國內**的低溫型除濕機，可應用于國 防、科研、石油、化工、醫藥、工廠等存在或可能存在ⅡA 、 ⅡB 、IIC 級，T1～T4 組可燃性氣 體、蒸汽與空氣混合形成的 1 區、2 區**危險場所等環境下的空氣調節，具有降濕、加熱、通 風等多種功能。

**機防爆標志為 Ex db ib mb IIC T4 Gb。

本系列產品執行標準如下：

GB/T3836. 1—2021《**性環境  第 1 部分：設備 通用要求》、

GB/T3836.2 —2021《**性環境  第 2 部分： 由隔爆型外殼 “d ”保護的電氣設備 》

GB/T383**--2021《**性環境 第 4 部分：本質安全型“i ”保護的設備》

GB/T3836.9-2021  《**性環境 第 9 部分： 由澆封型“m ”保護的設備》

GB/T3836.15-2021  《**性環境 第 15 部分： 電氣設備的設計、選型和安裝》

JB/T19411-2003      除濕機

GB4208-2008      外殼防護等級（IP 代碼）

除濕機在下列環境條件下能正常工作：

a)     海拔不超過 2000m；

b)    適用環境為：溫度 5℃~32℃ , 相對濕度小于 90% ，無腐蝕性氣體。

c)    存在ⅡA 、 ⅡB 、IIC 級，T1～T4 組可燃性氣體、蒸汽與空氣混合形成的 1 區、2 區** 危險場所。

2. 主要性能

命名規則及防爆標志說明

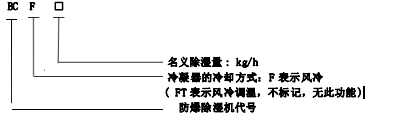

2. 1  型號命名規則：

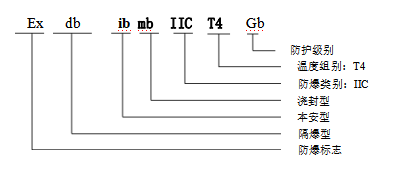

2.2    防爆標志 Ex db ib mb IIC T4 Gb

2.3    主要技術參數

除濕機主要技術參數見表 1。

表 1

3    結構及工作原理

3. 1    結構 **機按 GB/T3836. 1 、GB/T3836.2 、GB/T383** 、GB/T3836.9 的規定制成防爆結構， 防爆標志為 ExdbibmbⅡCT4Gb 。主要構件包括：壓縮機、蒸發器、冷凝器、隔爆型風扇單相異 步電動機、節流元件和防爆壓力開關、隔爆型電氣控制箱等部分。

3. 1. 1  **機的電磁閥、壓縮機按 GB/T3836.9 的規定制成封澆結構，防爆標志為 ExmbⅡCT4。

3. 1.2  **機的操作顯示板、壓力繼電器、溫濕度傳感器按 GB/T383** 的規定制成本安型結構， 防爆標志為 ExibⅡCT4。

3. 1.3  **機的防爆風機、隔爆型電氣控制柜按 GB/T3836.2、GB/T383** 的規定制成隔爆型結 構，防爆標志為 ExdbⅡCT4 和 Exdb（ib） ⅡCT4。

3.2    工作原理

**機工作主要分二個部分：

⑴  制冷循環：**機按通電源后，壓縮機開始工作，從蒸發器吸入低溫制冷劑蒸汽，經壓 縮機壓縮成高溫**氣體，進入冷凝器，冷凝成液態，放出熱量，然后經膨脹閥節流進入蒸發器， 吸收空氣熱時，蒸發為氣態，通過吸氣管進入壓縮機，從而完成一個制冷循環，這樣往復循環， 達到制冷的目的。

⑵  空氣**循環：濕空氣通過過濾網進入蒸發器，受到冷卻。當蒸發器一面溫度低于空氣 的**時，空氣中的水分凝聚，被排出機外。經過降濕后的空氣再經過冷凝器加熱。由防爆離心 風機排到室內，這樣空氣不斷循環和析出水分，達到**目的。

4    安裝

4. 1    **機安裝前應進行如下檢查：

a.    **是否有防爆標志、“Ex”及防爆合格證編號；

b.    檢查內部是否有雜物、灰塵，并給予清理；

c.    有無外接地螺栓及標志；

d.     所有零部件有無損壞或丟失。

4.2    安裝環境

⑴  機組應安裝平衡，進出風口前應有1米空間，周圍無高大障礙物。

⑵  遠離熱源和易燃物體。

⑶  出水口出水可排到室外或滴入水桶內。

⑷  盡量避開灰塵較大和嚴重污染的場所。

4.2    電源

⑴  電源***電。

⑵  用戶配備電器保險裝置安裝在危險場所，必須配用與**機防爆級別、組別一致的防爆 保險裝置。

⑶  須有可靠的接地。

4.3    安裝

⑴  整機維護工作應由熟練**工作人員進行。

⑵  整機停放傾斜度不得超過 10 度。

⑶  **機外接電源線的連接：首先打開隔爆型電氣控制箱蓋，此時注意保護隔爆面，不得 產生碰撞、敲擊。從進線裝置中卸下一個壓緊螺母、墊圈、堵板及密封圈，然后按照壓緊螺母- 墊圈－密封圈－墊圈的順序逐一套在電纜上，調整好進線長度，擰緊壓緊螺母，不使用的引入裝 置內的堵板應注意保留，不得丟失。按好線后應仔細檢查接線是否正確，內接地是否接牢，并清 理殼體內的雜物，確保電氣間隙≥8mm ，爬電距離≥10mm 后，將蓋合上擰緊所有螺栓，并注意

不要丟失彈簧墊圈。

4 ．4  產品出廠時，預留電纜不小于 5m,安裝使用時， 電纜**端應接入與環境相適應的防爆接 線盒或接入安全區域。

5    操作使用方法

5.1    開    機：接通電源，壓縮機工作；機組處于**工作狀態。

5.2    關    機：直接斷電或者按停止鍵停機。

6    維修保養

1 ．維護保養之前先切斷外接電源開關。

2 ．清洗空氣過濾網。

由于灰, 的積聚,進風口外空氣過濾網應定期清洗,至少一月一次,旋下門板下面的螺釘，抽下面 板，即可看到下面板背面裝有過濾網，朝上抽出過濾網清洗時，可輕敲過濾網或用吸塵器除支濾 網上的灰塵，或?qū)⑦^濾網放入濕水(≤4 0℃ , 并加少量中性洗滌劑）中洗刷，并用清水沖凈。

7    故障分析及排除

7. 1    **機若發生故障,請立即切斷電源,從插座中撥出插頭,檢查下列事項： 表 3

7.2    如果故意仍不能排除，請與代理商聯系。

7.3    **機運行或停止時，會聽到制冷劑的循環聲，這不是**機的故障。

7.4    出風口排出熱風屬正?，F(xiàn)象。 8    售后服務

8. 1    三包規定

本產品從**開出 12 個月內，未經自行拆修而發生制冷系統泄露、機器不能**，經本公 司（含特約維修部）鑒定確屬制造所致，本公司負責包修。由于運輸、保管不當，電源電壓不符 合規定或未按使用說明書使用操作等原因致使**機損壞，則不在包修范圍之內。

8.2    聯系方法

如果你能按本說明書要求正確使用**機，美安牌**機能長期保證您感到滿意。萬一發生 異常情況，請立即斷開外接電源開關，停止使用**機，并與代理商聯系，他們將為您提供優質 服務。

9    貯存

**機應貯存在干燥通風、無腐蝕性物質的倉庫中。

10    隨機文件

a.    產品使用說明書一份；
