1 概述

BXK65  系列防爆電氣控制箱(以下簡稱電控箱)是按照國家標準GB/T3836.1—2021《** 性環境  第 1 部分：設備通用要求》、GB/T3836.2—2021《**性環境 第2部分：由隔爆型外 殼 “d”   保護的電氣設備》、GB/T3836.3-2021《**性環境第3部分：由增安外殼 “e”   保護 的電氣設備》、GB/T3836.31-2021《 **性環境  第31部分：由防粉塵點燃外殼”t”  保護的設 備》中有關規定制造生產，經國家防爆電氣產品質量監督檢驗測試中心檢驗合格，取得防爆合格 證書。

該電控箱可適用于具有ⅡA 、ⅡB 、IIC 類 T1～T4 組及A21 區其以下的**性粉塵環境中，

廣泛地應用于化工、石油、冶金、醫藥、船舶等領域。

電控箱在下列環境條件下能可靠地工作：

a.   海拔不超過2000m;

b.  環境溫度-20℃~+40℃;

c.  周圍環境相對濕度不大于95%(+25℃);

d.   存在ⅡA 、ⅡB 、IIC 類 ，T1～T4 組**性環境的場所；

e.     在無**絕緣的氣體或蒸氣的環境中

f.     在無顯著搖動和沖擊振動的地方；

2  型號及基本參數

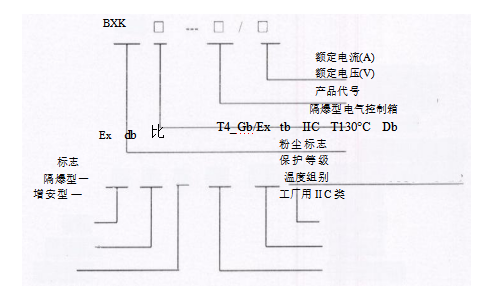

型號含義：

美安公司秉承“始于市場需求，終于用戶滿意”的企業理念，以市場的需求為己任，以技術為先導， 努力開發市場需求的符合國際、國家標準的防爆電氣產品。

基本參數：表1

3  結構說明及接線方法

3.1電控箱的外殼材質采用Q235A 鋼板焊接制成。

3.2 電控箱內設有接觸器、空氣開關、按鈕、指示燈等電器元件其外型及尺寸如附圖1所示。

3.3電控箱設有內、外接地螺栓，并有接地標志“目”。

4  防 爆 要 點

4.1 在進行控制箱結構設計時充分考慮了當**性混合物侵入其內部，因某種原因發生**時，不致引起電控箱外部的**性混合物**的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及**外殼*高表面溫度等關鍵條件著手，確保隔爆性能。

4.1.1 隔爆外殼在焊接完成及其隔爆部件精加工后，進行水壓試驗，試驗壓力為2.0MPa,歷時 10?！癝,試驗結果以不滴水為合格。

4.1.2 電控箱隔爆外殼為ⅡC類平面結構，其結構參數應符合表4規定，其加工粗糙度Ra≤ 6.3Hme

表2

4.1.3 電控箱正常運行時，其外殼*高表面溫度不超過80℃;

4.2  引入控制箱的電纜，在進線口處須用密封圈。密封圈材料為XH-50,其邵爾氏硬度45～55,

并按GB/T3836.1 的規定老化試驗合格。

4.3 電氣間隙須符合GB/T3836.3-2021 第4.3條的規定見表3

表3

爬電距離符合GB/T3836.3-2021第4.4條的規定距離見表4

表4

4.4  電控箱的內外接地是確保其安全運行的重要措施，接地端子分別設在控制箱內外部，旁邊有接地標志“三”,應可靠接地。

4.5  電控箱外殼內表面均勻地涂有C32-39 耐弧漆。隔爆接合面涂204-1防銹油。

4.6  電控箱外殼的明顯部位有“嚴禁帶電開蓋”字樣的警告牌及表示防爆**性 “Ex  db  eb

C    T4  Gb/Ex  tb  IIIC  T130°C  Db  ” 標志。

5 安裝與使用

5.1 電控箱安裝前檢查：

電控箱安裝前應進行如下檢查

a.     銘牌是否有防爆標志、“Ex”   標志、防爆合格證編號；

b.    打開控制箱蓋檢查內部是否有雜物、灰塵，并給予清理；

c.     有無內外接地螺栓及標志；

d.    所有零件有無損壞或丟失；

e.     經長期運輸或長期擱置不用的電控箱，在使用前必須測量接線端子與殼體之間的絕緣電阻值，其值不應小于20MQ,  否則應進行干燥處理。

5.2  在安裝時首先打開電控箱蓋，處理時注意保護隔爆接合面，不得發生碰撞、敲擊，從進線裝置中卸下壓緊螺母、墊圈、及密封圈，然后按照壓緊螺母-墊圈-密封圈-墊圈的順序逐一套在電纜上，調整好進線長度，擰緊壓緊螺母。接好線后應仔細檢查接線是否正確，將蓋擰緊。澆封引入裝置出廠時已澆封完好，不得隨意**。箱蓋壓緊螺栓規格為： M10*40: 其屈服強度>600MPa,

抗拉強度>800MPa,

5.3 經檢驗合格出廠的產品不允許隨意更改影響防爆性能的零部件。

5.4控制箱設有專門的內外接地，用戶均應正確連接，不得存在不接現象，接地線電阻應≤4Ω接地極電阻應≤1Ω。

5.5本控制箱內關聯電路外接元件應為取得防爆認證的本安型控制器、傳感器等儀器儀表。

6 維修和保養

6.1 定期檢驗電纜引入裝置中密封圈的彈性，如因老化失去彈性，必須用同種規格(尺寸、硬度)的零件更換，不得用其它替代產品。

6.2 定期用500V 兆歐表檢驗絕緣電阻，其值不得小于20MΩ。

6.3  維修和保養時，注意保護隔爆面，所有隔爆面不得有損傷和銹蝕。裝配時隔爆面應涂204-1防銹油。不要弄臟和損壞密封圈。

**  澆封引入裝置損壞時應將整個引入裝置更換，且向生產廠家購買。

7   安全注意事項

一切維修、保養等作業均須在切斷前級電源后進行。

8 貯 存

電控箱貯存在干燥、通風、無腐蝕性物質的倉庫中。

9 隨機文件

a 產品合格證一份；

b  產品使用說明書一份；
