1  概述

  BXC系列防爆冰箱（以下簡稱冰箱）系目前國內**的低溫型冰箱，可應用于國防、科研、石油、化工、醫藥、工廠等存在或可能存在IIA、ⅡB級、ⅡC級，T1～T4組可燃性氣體、蒸汽與空氣混合形成的1區、2區**危險場所等環境下的空氣調節，具有冷藏、冷凍等功能。

冰箱防爆標志為Exdb ib mbⅡCT4 Gb。

本系列產品執行標準如下：

GB/T3836.1-2021 **性環境 第1部分:設備 通用要求

GB/T3836.2-2021 **性環境 第2部分:由隔爆外殼“d”保護的設備

GB/T383**-2021 **性環境 第4部分:由本質安全型“i”保護的設備

GB/T3836.9-2021 **性環境 第9部分:由澆封型“m”保護的設備

GB/T3836.15-2017**性環境 第15部分:電氣裝置的設計、選型和安裝

GB/T8059-2016  家用和類似用途制冷器具

GB4208-2017外殼防護等級（IP代碼）

冰箱在下列環境條件下能正常工作：

a) 海拔不超過2000m；

b) 適用環境為：溫度5℃～32℃，相對濕度小于90%，無腐蝕性氣體。

c) 存在IIA、ⅡB級、ⅡC級，T1～T4組可燃性氣體、蒸汽與空氣混合形成的1區、2區**危險場所。

2. 主要性能

 命名規則及防爆標志說明

2.1 型號命名規則：

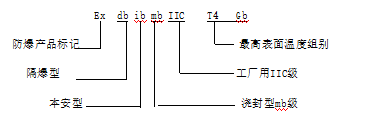

2.2  防爆標志的含義

2.3  主要技術參數

冰箱主要技術參數見表1。 (表1)

3  結構及工作原理

3.1  結構 冰箱按GB/T3836.1、GB/T3836.2、GB/T383**、GB/T3836.9的規定制成防爆結構，防爆標志為ExdbibmbⅡCT4Gb。主要構件包括：壓縮機、蒸發器、冷凝器、節流元件和調溫開關、隔爆型電氣控制箱等部分。

  3.1.1 冰箱的壓縮機按GB3836.9的規定制成封澆結構，防爆標志為ExmbⅡCT4。

  3.1.2 冰箱的溫度傳感器按GB/T383**的規定制成本安型結構，防爆標志為ExibⅡCT4。

  3.1.3 冰箱電器控制部分隔爆型電氣控制柜按GB/T3836.2的規定制成隔爆型結構，防爆標志為ExdⅡCT4。

3.2  工作原理

    ⑴  制冷循環：冰箱按通電源后，壓縮機開始工作，從蒸發器吸入低溫制冷劑蒸汽，經壓縮機壓縮成高溫**氣體，進入冷凝器，冷凝成液態，放出熱量，然后經膨脹閥節流進入蒸發器，吸收空氣熱時，蒸發為氣態，通過吸氣管進入壓縮機，從而完成一個制冷循環，這樣往復循環，達到制冷的目的。

4  安裝

4.1  冰箱安裝前應進行如下檢查：

    a.  **是否有防爆標志、“Ex”及防爆合格證編號；

    b.  檢查內部是否有雜物、灰塵，并給予清理；

    c.  有無外接地螺栓及標志；

d. 所有零部件有無損壞或丟失。

4.2  安裝環境

    ⑴  機組應安裝平衡，背部應有100mm空間，周?chē)鸁o(wú)影響通風的障礙物。

    ⑵  遠離熱源和易燃物體。

    ⑶  接水盤可取出倒水入水桶內。

    ⑷  盡量避開灰塵較大和嚴重污染的場所。

4.2  電源

    ⑴  電源***電。

    ⑵  用戶配備電器保險裝置安裝在危險場所，必須配用與冰箱防爆級別、組別一致的防爆保險裝置。

    ⑶  須有可靠的接地。

4.3  安裝

4.3.1 冰箱在安裝前，應檢查銘牌上所列技術數據及使用說明書中的基本參數是

否與實際使用情況相符，并檢查元件是否損壞、各部件是否完好、正常。

4.3.2 整機停放傾斜度不得超過3度。

4.3.3 冰箱外接電源線的連接：首先打開隔爆型電氣控制箱蓋，此時注意保護隔爆面，不得產生碰撞、敲擊。從進線裝置中卸下一個壓緊螺母、墊圈、堵板及密封圈，然后按照壓緊螺母－墊圈－密封圈－墊圈的順序逐一套在電纜上，調整好進線長度，擰緊壓緊螺母，不使用的引入裝置內的堵板應注意保留，不得丟失。按好線后應仔細檢查接線是否正確，內接地是否接牢，并清理殼體內的雜物，確保電氣間隙≥8mm，爬電距離≥10mm后，將蓋合上擰緊所有螺栓，并注意不要丟失彈簧墊圈。

4．4 產品出廠時，預留電纜不小于3m,安裝使用時，電纜**端應接入與環境相適應的防爆接線盒或接入安全區域。

4.5. 投入運行及使用

4.5.1 上述各項檢查無誤后，即可通電運行。

4.5.2 產品使用時，應確保存儲物品包裝完好，無泄漏和揮發;使用者應對存儲

物品的安全負責，確保存儲物品不發生**危險和化學反應，并防止產品活動部件

之間、產品與外物之間發生機械碰撞、摩擦等非電氣點燃危險。

5  操作使用方法

5.1  開    機：接通電源，壓縮機工作；機組處于制冷工作狀態。

5.2  順時針旋轉調溫開關到“低 中 高”檔。

5.2  關    機：直接斷電。

6  維修保養

6.1.1 整機維護工作應由熟練**工作人員進行。

6.1.2 維護保養之前先切斷外接電源開關。

 6.3.2．化霜清除結冰;

    由于局部結冰影響制冷效果,應定期清除結冰。

7  故障分析及排除

7.1  冰箱若發生故障,請立即切斷電源,從插座中撥出插頭,檢查下列事項：

                                                      表3

7.2  如果故意仍不能排除，請與代理商聯系。

7.3  冰箱運行或停止時，會聽到制冷劑的循環聲，這不是冰箱的故障。

7.4  冰箱背部發熱屬正?，F(xiàn)象。

8  售后服務

8.1  三包規定

    本產品從**開出18個月內，未經自行拆修而發生制冷系統泄露、機器不能制冷，經本公司（含特約維修部）鑒定確屬制造所致，本公司負責包修。由于運輸、保管不當，電源電壓不符合規定或未按使用說明書使用操作等原因致使冰箱損壞，則不在包修范圍之內。

8.2  聯系方法

    如果你能按本說明書要求正確使用冰箱，中成牌冰箱能長期保證您感到滿意。萬一發生異常情況，請立即斷開外接電源開關，停止使用冰箱，并與代理商聯系，他們將為您提供優質服務。

9  貯存

    冰箱應貯存在干燥通風、無腐蝕性物質的倉庫中。

10  隨機文件

    a.  產品使用說明書一份；
