1  概述

  BBZ系列防爆包裝機（以下簡稱包裝機）系目前國內**的真空型包裝機，可應用于國防、科研、石油、化工、醫藥、食品等存在或可能存在IIA~ⅡC級，T1～T4組及A21區**危險場所各種固體、粉狀物體、液體進行真空包裝。

包裝機防爆標志為Exde mbⅡCT3 Gc。

本系列產品執行標準如下：

    GB3836.1-2010 **性環境 第1部分：設備 通用要求

GB3836.2-2010 **性環境 第2部分：由隔爆型外殼“d”保護的設備

GB3836.3-2010 **性環境 第3部分：由增安型外殼“e”保護的設備

    GB3836.9-2010 **性氣體環境用電氣設備 第9部分：澆封型電氣設備“m”

GB3836.15-2017 **性環境 第15部分：設備

12476.1-2013《 可燃性粉塵環境用電氣設備  第1部分：通用要求》

GB 12476.5-2013《 可燃性粉塵環境用電氣設備  第5部分：外殼保護型”tD”》

    GB/T 9177-2004   收縮包裝機

    GB4208-2008   外殼防護等級（IP代碼）

包裝機在下列環境條件下能正常工作：

a) 海拔不超過1000m；

b) 適用環境為：溫度-10℃～40℃，相對濕度小于85%，無腐蝕性氣體。

2. 主要性能

 命名規則及防爆標志說明

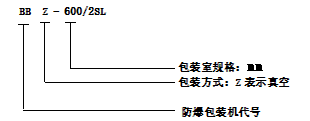

2.1 型號命名規則：

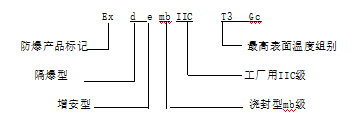

2.2  防爆標志的含義

2.3  主要技術參數

包裝機主要技術參數見表1。 (表1)

3  結構及工作原理

3.1  主要結構與工作原理：

    真空包裝機主要由上工作室、下工作平臺、機架、電氣系統、真空系統五大部分組成。

3.1.1包裝機的電磁閥按GB3836.9的規定制成封澆結構，防爆標志為ExmbⅡCT4。

3.1.2 包裝機的操作顯示，自動控制按GB3836.2的規定制隔爆型結構，防爆標志為ExdⅡCT4。

3.1.3  包裝機的真空泵配用隔爆型電機按GB3836.2的規定制成隔爆型結構，防爆標志為Exd ⅡCT4。

3.2  工作原理

    工作過程：首先合蓋，真空泵從工作室抽氣，當達到預定真空度時，真空泵停止工作，加壓閥打開，氣囊充氣，壓條向下壓緊封口處，同時通電加熱，包裝袋封口完備后放氣閥通電打開，自動放氣開蓋完成一次工作循環。

4  安裝

4.1  包裝機安裝前應進行如下檢查：

    a.  **是否有防爆標志、“Ex”及防爆合格證編號；

    b.  檢查內部是否有雜物、灰塵，并給予清理；

    c.  有無外接地螺栓及標志；

d. 所有零部件有無損壞或丟失。

4.2  安裝環境

    ⑴  機組應安裝平衡，背部應有100mm空間，周圍無影響通風的障礙物。

    ⑵  遠離熱源和易燃物體。

    ⑷  盡量避開灰塵較大和嚴重污染的場所。

4.2  電源

    ⑴  電源***電。

    ⑵  用戶配備電器保險裝置安裝在危險場所，必須配用與包裝機防爆級別、組別一致的防爆保險裝置。

    ⑶  須有可靠的接地。

4.3  安裝

    1、使用前的準備

     a、機器放置平穩，察看合蓋是否順利，松手后是否自動跳起，

b、配備適應機型要求的電源，注意相序是否正常。

      c、察看真空泵油面的位置是否正確，如不正確應調整。

      d、將本機良好接地。

      e、接通電源，打開電源開關，合蓋，察看真空泵運轉是否正常。（如不抽氣，很可能真空泵電機反轉，應調換三相電源線中的任意兩相線。）

2、使用前的調整

   a、選擇真空度

       抽氣時間觸摸屏面板可調。調整抽氣時間的長短，從而達到所需真空度。

    b、選擇加熱溫度

       根據包裝袋材料選擇所需加熱溫度，將加熱溫度旋鈕調到相應位置，高或中或低。

    c、調整加熱時間

       加熱時間觸摸屏面板可調。。根據所用包裝材料及加熱溫度，調整加熱時間。

d、根據需要選定封口硅橡膠條口的硅膠字，設定封口日期等字符。

5  操作使用方法

 a、打開包裝機正面電源開關，電源指示燈亮。若電源指示燈不亮，相許錯誤燈亮，請調整相序。

 b、將包裝袋壓條翻開，把裝入被包裝物品的包裝袋（物品至袋口部不得小于4厘米）放入工作室內，將封口處平整地放于硅橡膠條上，袋子不要重疊，翻過包裝袋壓條將包裝袋口部壓好。

 c、用手握住包裝機上蓋把手，拉向一側的真空室，行程開關檢測到信號后真空泵自動開始工作，然后加熱，放氣一些列工作流程，過程中有異常情況時可以按下“急停”按鈕。完成一個工作流程后，需要人工把上蓋拉向另一側真空室，再次重復上一次工作流程。

 d、翻開包裝袋壓條。取出包裝袋。即完成一次工作循環。

 e、停止工作時需拔出電源插頭，切斷總電源。

5、真空包裝機微電腦設置操作方法：

按“設置”鍵，**次，“真空”指示燈閃爍，按“增加，減少”鍵來設定需要的抽氣時間（單位：秒）；推薦時間10-20秒。

按“設置”鍵，**次，“封口”指示燈閃爍，按“增加，減少”鍵來設定需要的加熱時間（單位：秒），推薦時間2-4秒。

按“設置”鍵，第三次，“冷卻”指示燈閃爍，按“增加，減少”鍵來設定需要的時間（單位：秒），推薦時間2-3秒。

按“設置”鍵，第四次，“放氣”指示燈閃爍，按“增加，減少”鍵來設定需要的時間（單位：秒），推薦時間2-4秒。

依次循環實現各個工序工作時間的設置。

 6、維護:

   為保證機器正常工作，延長其使用壽命，在使用中要加強維護工作。

    1、本機應在溫度-10°—60°，相對濕度不大于85°，周圍空氣中無腐蝕性氣體的環境中工作。

    2、應定期檢查真空泵油位，定期添加使油位保持在油窗1/2至3/4位置;真空泵采用0#或10#真空泵專用油。

    3、當觀察到泵內的油變?yōu)楹谏虬咨?，油?nèi)有水珠，或粘度增大時，則證明油已被污染，應立即更換油。正常情況下沒連續工作2～3個月更換一次泵油，更換后重新檢查油位。

4、帶有除水裝置的機型應根據所包裝物水分的情況，定期從設備后部的排水管排水，排水后再放上管塞，一般水分會自動分解，不需排放。

7  故障分析及排除

8.易損件的更換：

 1、更換氣囊

 更換氣囊時，先用彈簧座旋下，取下彈簧，將加熱條連同彈簧取下，換上可以使用的氣囊，再將隔板對正導柱放好，裝上彈簧，旋緊彈簧座即可。

2、鎳鉻帶的調整、更換

a 、將加熱導線取下，松開固定酚醛板的插銷或螺栓。

b、將加熱條及隔板取下

C、將外層隔布取下。

d 、如果鎳鉻帶過松，可先旋松一端的銅螺母，再旋轉銅螺絲，使鎳鉻帶漲緊，然后旋轉銅螺母。

 如果鎳鉻帶不能使用，則需將兩端的螺帽旋下，取下銅螺絲將更換后的鎳鉻帶一端插入銅螺絲的槽中，將其裝入加熱條內纏繞銅螺絲超過一圈后，調整鎳鉻帶位于加熱條寬度的中部，旋緊螺絲母，再將另一端銅螺絲依上述方法裝入加熱條（鎳鉻帶如過長可剪去多余部分），旋轉銅螺絲使鎳鉻帶漲緊，旋緊銅螺母。

 e、貼上外層隔離布

    將加熱條及隔板裝上，連接加熱線，即可調式使用。

3、換油操作:換油前，應先使泵運轉15-30分鐘，待油溫升高后停止運轉，打開放油螺塞，將油放盡，然后擰緊放油螺塞加注新泵油至規定高度，如泵內油污嚴重，則加注新油后再重復操作一次，以使泵內清洗干凈。

 4、電磁閥每連續工作二至三個月應取下清洗，。方法如下：

 a、取下電磁閥

 b、打開電磁閥，將閥座、閥體、鐵芯及彈簧放入90#汽油中，清洗干凈。

 c、吹干各零件上的汽油，按裝配順序安裝好（鐵芯安裝前應涂少量潤滑油）。

 d、通電試驗，若閥有強烈震動或出怪叫聲，則應重新取下閥體將鐵芯轉動一定角度后再安裝好，通電試驗，直到無雜音為止。

 5、連續工作15天左右應將上工作室與下工作室平臺聯接處，搖臂與支軸結合面加機油潤滑。

 6、工作室內應保持清潔，特別是封口用的熱封條平面及硅橡膠條上平面，不得粘附任何異物，以免影響封口質量和使用壽命。

 7、包裝機在工作或搬運過程中，不允許傾斜倒立放置，嚴禁沖擊或撞擊，特別是儀表、開關等。

8、注意用電安全，非**人員勿自行拆卸。

9  售后服務

9.1  三包規定

本產品從**開出12個月內，未經自行拆修而發生故障，本公司負責包修。由于運輸、保管不當，電源電壓不符合規定或未按使用說明書使用操作等原因致使包裝機損壞，則不在保修

范圍之內。

10

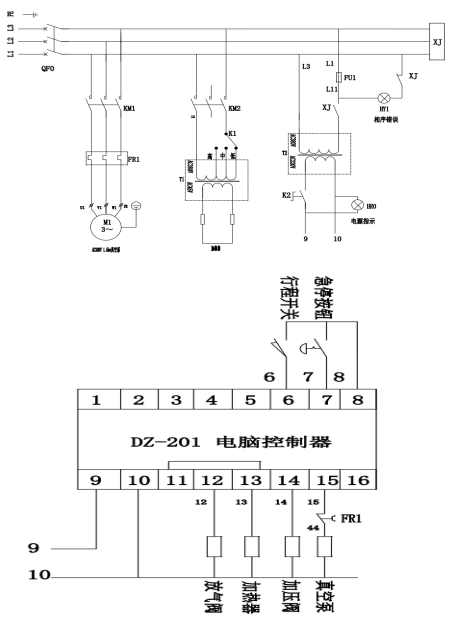

附圖三（電氣原理圖）
